Pluto 3000

Tento syntetizér patří do skupiny DIY, tedy netovárních. Vyrobil jej hudebník a herec Jiří Vyšohlíd jako řešení nedostupnosti syntetizérů v dobách před pádem komunistického temna. První práce vyprovokovala v roce 1975 stavebnice malého syntetizéru PAIA (ze kterého ve finálním modelu zbyla pouze klaviatura), postupně se přidávaly moduly, postavené podle materiálů k modulárnímu syntetizéru International 4600. Mnoho dalších částí inpiroval návod na syntetizér Elektor Formant, který v roce 1978 (základní verze) a 1981 (rozšiřující moduly), vydalo nakladatelství Elektor. Většina z nich však byla ještě upravena, přidala se modulační matrice, ovládací kontrolery, intervalové děličky, MIDI řízení a další.

Jiří nástroj dokončil koncem osmdesátých let ve spolupráci s Petrem Kratěnou - celková mechanická konstrukce (s výjímkou křížového patch pole), Michalem Půžou - elektronika v první fázi stavby, Josefem Jandíkem - materiál pro povrchové zpracování kovů a Ladislavem Drahošem. Blížil se ale pád železné opony, otevření trhu a příval dostupných digitálně ovládaných elektronických nástrojů, které se ovládají rychleji, pohodlněji, mívají víc hlasů a pro většinové použití vyhovují, ačkoliv k nezávislosti zapojování jednotlivých modulů modulárních systémů se těžko mohou přiblížit, o zvuku ani nemluvě.

V roce 2004 se Pluto3000 stěhuje do mého studia a dlužno podoknout, že jde vskutku o pekelnou záležitost. Provedení kvality 1A, design výtečný, občas zazlobí potenciometr nebo tlačítko, ale jinak všechno funguje a i když "programování" zvuku zabere daleko víc času než třeba na Andromedě, stojí to za to a navíc je to zábava. Jistota, že člověk nepoužije provařený preset, je navíc stoprocentní:-)

Modulární systémy jsou většinou stavěny tak, že každý konkrétní modul má na sobě vstupy a výstupy. Zde je to trochu jinak, nad klaviaturou a ovládacími prvky je ohromná modulační matrice a do ní vyvedeny propojovací objekty všech modulů. Podobný princip využívá i stále se vyrábějící EMS VCS3.
V horní části matrice se přímo na osách X a Y určí na spojnici propojovacím kolíčkem zdroj (17) a cíl (82), ve spodní části se přestavují moduly podle potřeby.

Co tedy máme k dispozici, co můžeme spolu propojovat?

  • 3x VCO s PWM na bázi CEM 3340
  • 1x Low Frequency VCO
  • 1x Ring Modulation
  • 1x VCF 24dB HP/LP
  • 1x VCF 12dB HP/LP
  • 4x ADSR
  • 1x ADSR Control
  • 3x LFO
  • 2x VC-LFO
  • 1x Envelope Follower
  • 1x Sample & Hold
  • 1x Wave Form Processor
  • 1x Color Noise Generator
  • 1x 6in MIX
  • 2x 3in MIX
  • 3x VCA
  • 2x Interval Divider
  • 1x MIDI -> 6xCV+portamento/1xGate
  • 1x 3oct. Keyboard
  • 4x Modulation Wheel
  • 1x Joystick
  • 1x Ribbon Controller

A hraje to? Domácí výroba i doba vzniku může vzbuzovat nedůvěru, ale jak říká jeden můj kamarád - je to tam! Oscilátory znějí dobře, stejně tak filtry, waveform processor zvuk zajímavě mění, vzájemné modulace poskytují úžasné možnosti... jenom se člověk musí přepnout z jednoduchého ovládání dnešních nástrojů a trochu přemýšlet nad tím, co chce ve výsledku získat, pro změnu se prostě nelze přepnout na jinou paměťovou pozici. Je to ohromný rozdíl ve stylu práce, první dny jsem byl docela rozčarovaný složitostí a nutností víc namáhat mozek, teď mě naopak dost baví a poslední večery jsem si užíval se sluchátky na uších u modulárního Pluta.

Modulární systémy lze zakoupit nové i dnes, pěkný kousek vyrábí třeba německý Doepfer (model A100, přes sto různých modulů), máte-li dostatek času trpělivosti i zkušeností, tak Elektor vydal


Detailní fotky:

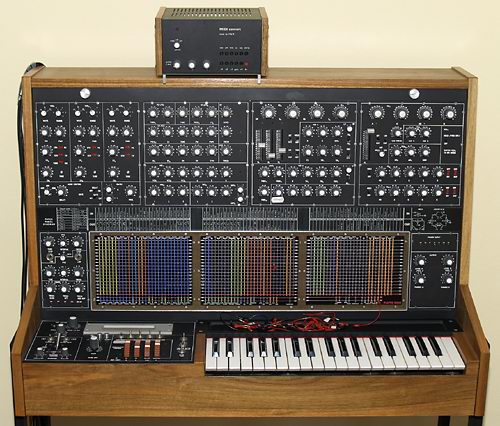

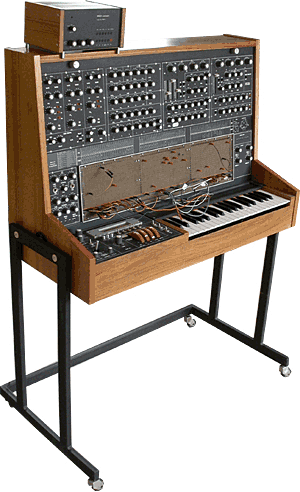

hlavní pohled po úpravě matrice (02/2007)

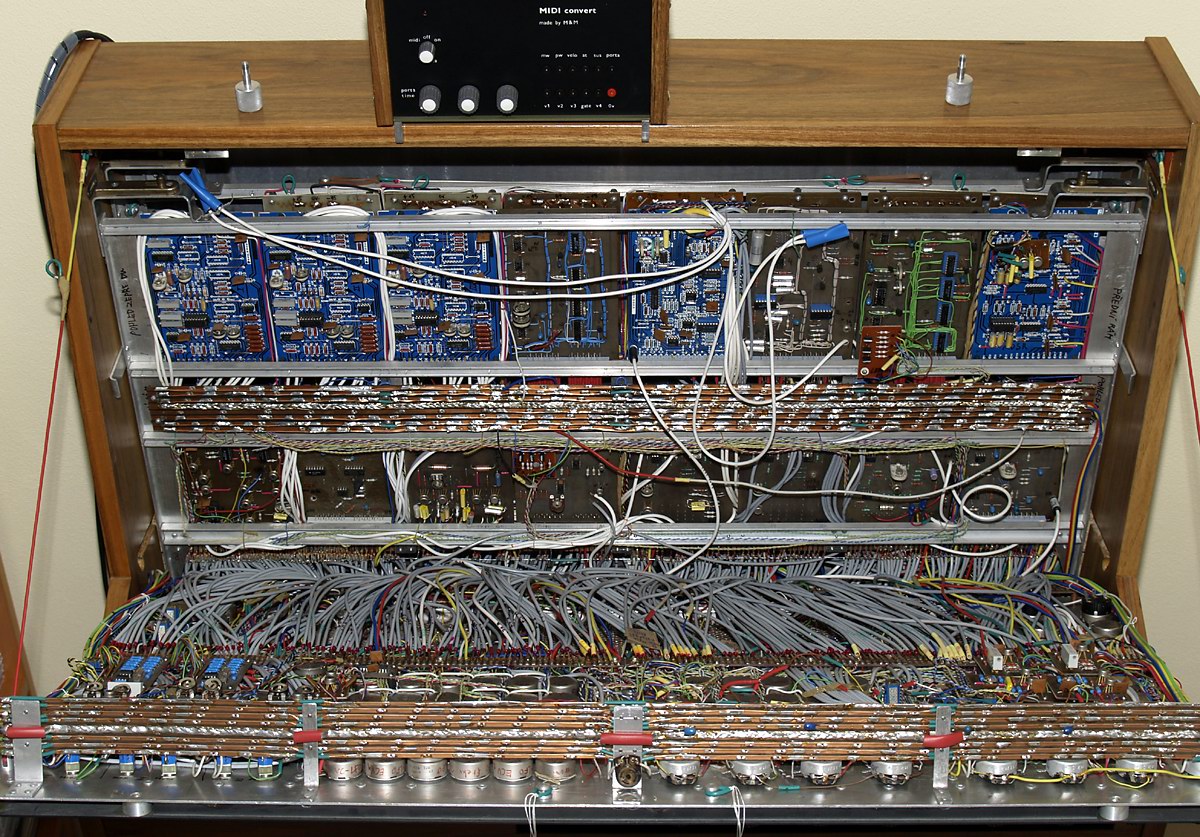

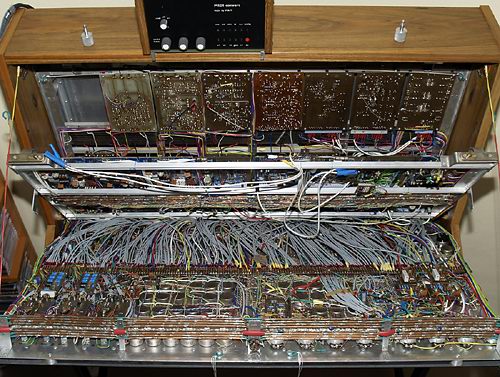

uvnitř - první blok modulů

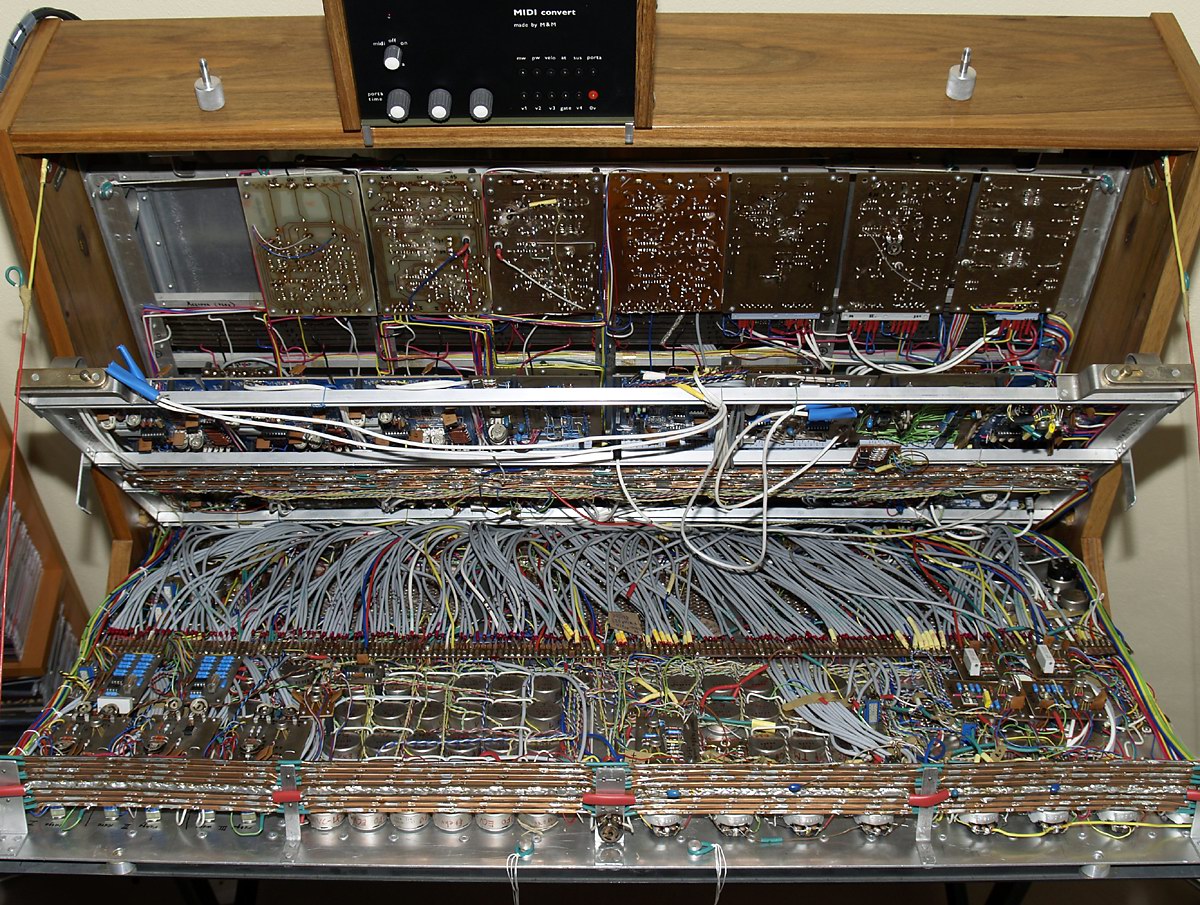

uvnitř - druhý blok modulů

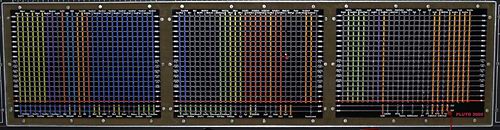

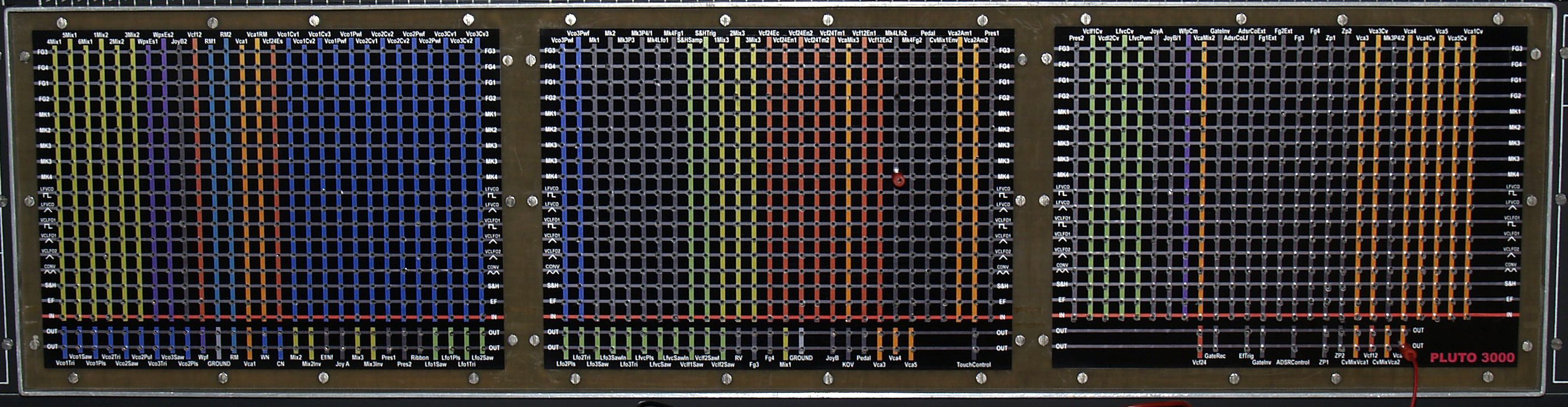

nové provedení matrice od 02/2007

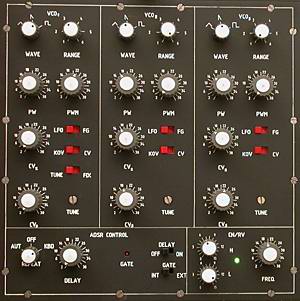

3x VCO, šumový generátor a ADSR trigger

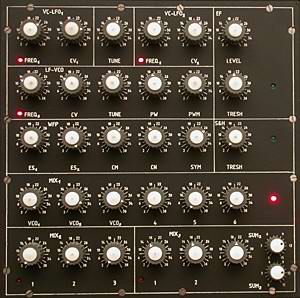

2x VC-LFO, pomaluběžné LFO a tři mixy

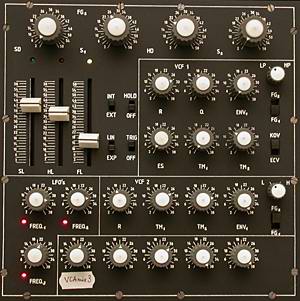

VCF 24dB a VCF 12dB, ADSR s regulovatelnými levely, 3x LFO, VCA

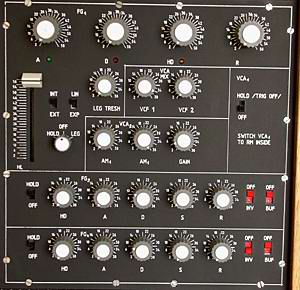

3x ADSR, 2x VCA

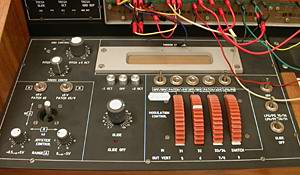

joystick, kolečka, ribbon a portamento

Ve studiu od 2004
Zveřejněno: 18. 10. 2004 (přečteno 13653)

Pluto 3000 - komentáře

Komentář ze dne: 28.05.2015 12:29:26     Reagovat
Autor: neregistrovaný - e'ryk maler (incomal5@poczta.fm)
Titulek: e'ryk
- niezwykły, cudowny, przepiękny i jest jak pamiątka z innej jaźni - innego wymiaru, jak coś co nie powinno istnieć, a istnieje.
Komentář ze dne: 26.03.2010 22:50:39     Reagovat
Autor: neregistrovaný - Jiří Vyšohlíd (jirivysohlid@seznam.cz)
Titulek:
Ahoj Bohdane, už jsem si vzpomněl na jméno posledního spolupracovníka. Je to Ladislav Drahoš. Měj se a ať se daří!
Komentář ze dne: 23.03.2010 12:17:47     Reagovat
Autor: neregistrovaný - Jiří Vyšohlíd (jirivysohlid@seznam.cz)
Titulek:
Ahoj Bohdane, moc Tě zdravím! Zcela náhodou jsem po dlouhé době narazil na obrázky "pluta", které mám stažené v PC a došlo mě, že by bylo správné uvést v perezentaci na tvých stránkách taky jména dalších lidí, kteří mně synth pomáhali postavit. Jsou to:
Petr Kratěna - celková mechanická konstrukce (s výjímkou křížového patch pole - to jsem dělal sám)
Michal Půža - elektronika v první fázi stavby
MUDr Josef Jandík - materiál pro povrchové zpracování kovů
a ještě jeden ale nemůžu si zatím vzpomenout. Dodám později.

Moc tě prosím, přidej ta jména do prezentace je-li to možné!
Díky předem JV
