Roland SH-2

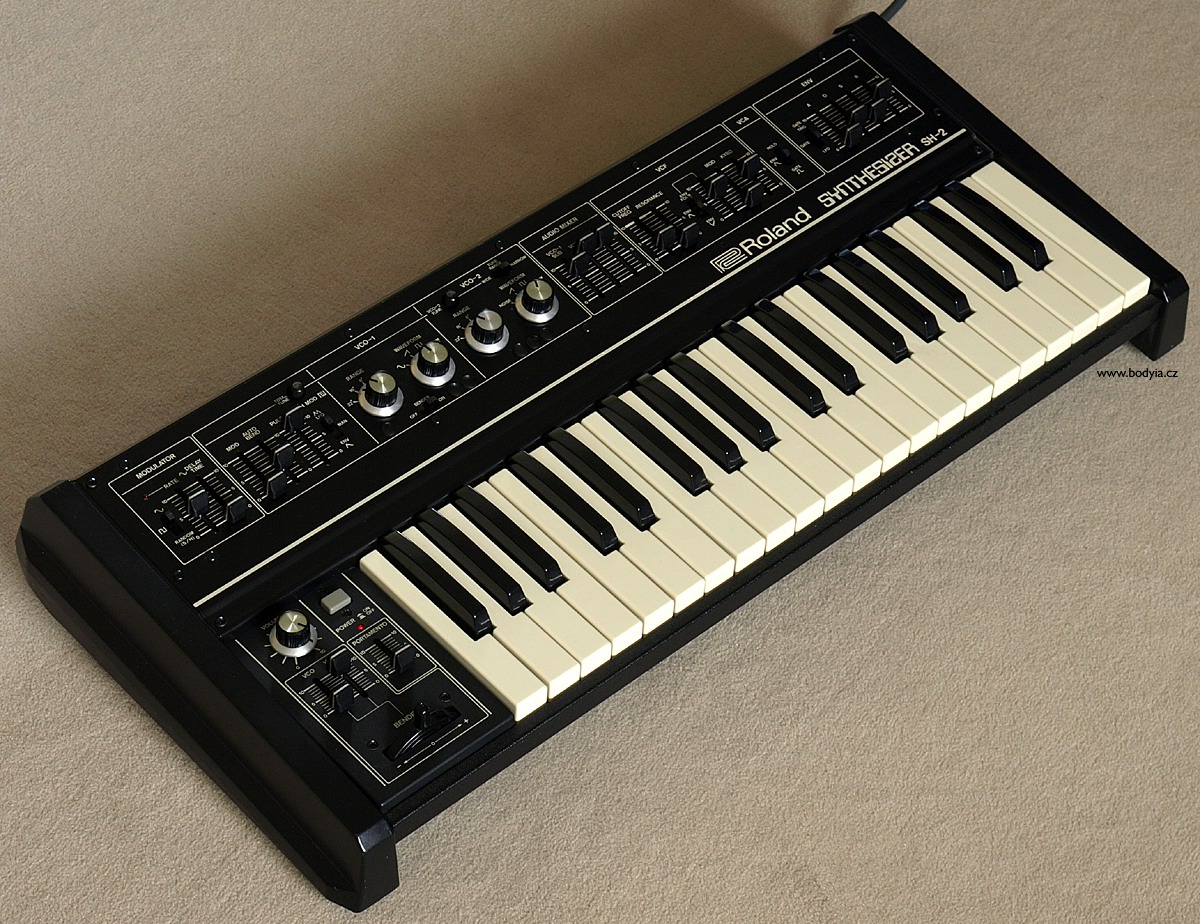

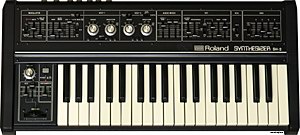

Roland SH-2, click to enlarge
Preview

SH-2-ku jsem poprvé viděl před dvěma lety v Sinjuku v jednom zapadlém musicshopu, bohužel čas byl proti, zrovna zavírali, nebyla možnost ji zkusit a zabalit do krosny na cestu domů. Mezitím se mi doma ohřálo takřka dvojče SH-09, jejíž zvuk mě moc bavil, ale působil až příliš jednoúčelově. Bylo tedy zahájeno pátrání po dvojce, kterých je ovšem v našich končinách pomálu...
SH-2 se představila v roce 1978, jako další z analogové SH řady Rolandu (více v článku o SH-5) a je spolu s SH-5 a SH-7 zástupcem dvouoscilátorové SH serie, zbytek má jeden. Následník SH-09 se začal nabízet o dva roky později a oba jsou postaveni z diskrétních součástek. Filtr je na bázi VCA BA622, stejně jako u prvních revizí Jupiteru4/Promarsu.

Layout

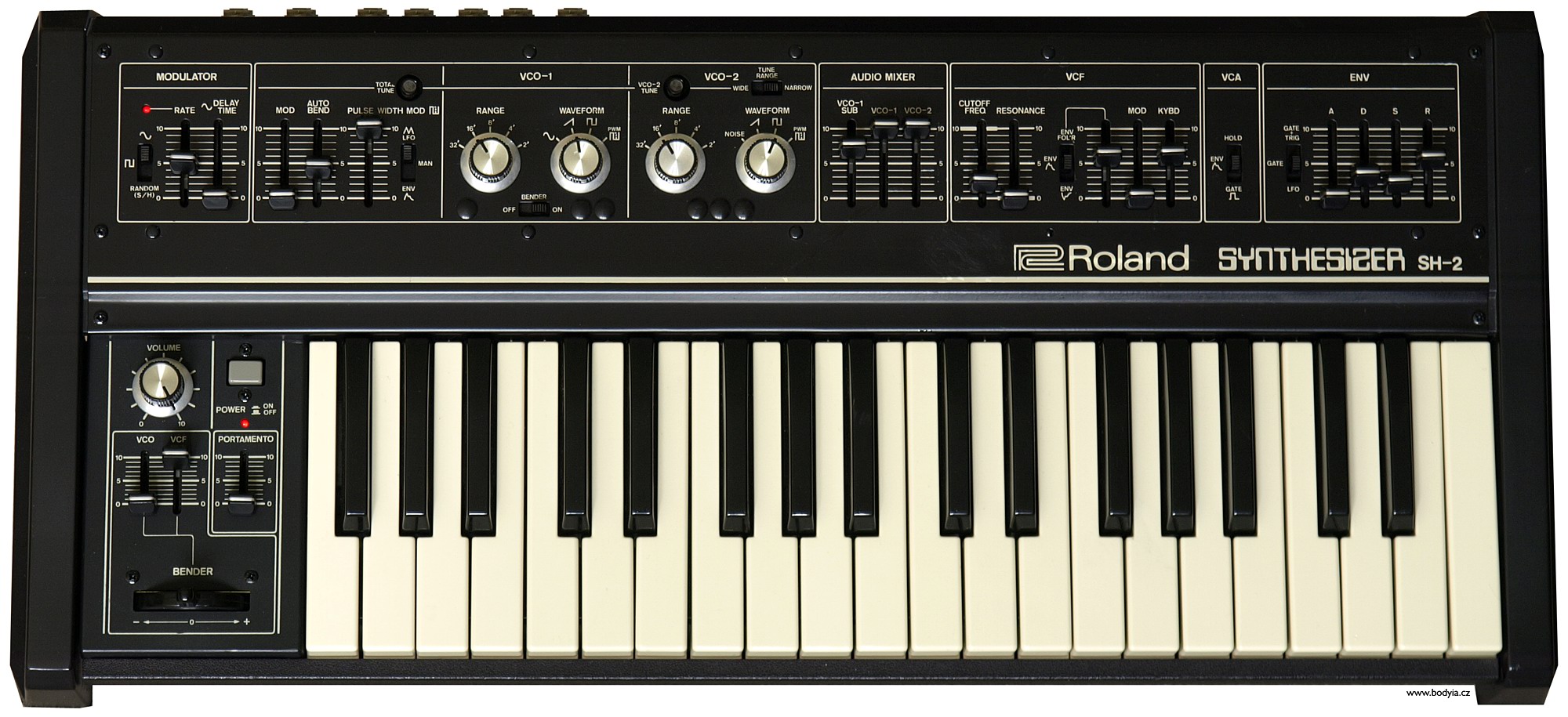

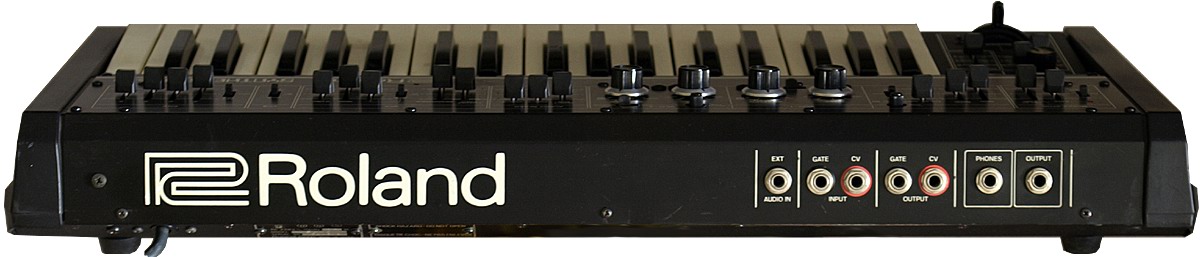

Roland SH-2, click to enlarge Provedení a design je ryze účelový a bytelný, žádné zbytečnosti, žádné výstřelky. Bočnice a pitch bender blok jsou z plastu, zbytek je ocelový plech. 3oktávová klaviatura samozřejmě postrádá dynamiku, ale působí poměrně hratelně. 2+2 dvě desky splošných spojů jsou připevněny k hornímu panelu, zdroj je na spodním case. Mnoho navíc se tam už nevejde, prostor pro ev. upgrady je v bočnicích a vedle transformátoru. Vzadu je linkový a sluchátkový výstup, vstup externího audia a CV/Trig in/out.

Roland SH-2, click to enlarge
Struktura

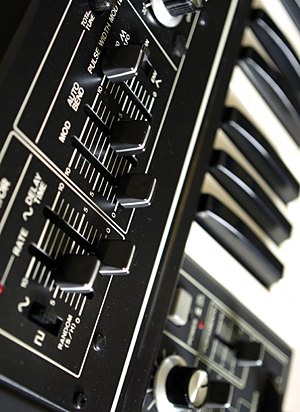

Roland SH-2 je jednoduchý subraktivní syntetizér osazený dvěma oscilátory přeladitelnými v pěti oktávách. Oba nabízejí vlny trojúhelník, čtverec a PWM čtverec, první oscilátor navíc přidává sinus a druhý šum. Druhý oscilátor je plynule přeladitelný o necelou oktávu nahoru a dolů. Modulovat je lze společně pomocí LFO (sinus, čtverec, S/H, max. cca 50 Hz) nebo autobendu s nastavitelným časem. Stejně tak PWM je společné - manuálně nastavitelná hodnota, LFO nebo obálka. Výsledek jde do mixu, kde je navíc přítomen suboscilátor, svázaný fixně s prvním oscilátorem a generuje čtverec o oktávu níž. Zároveň je možné zapojit externí signál, který ovšem nemá regulaci. Suma signálu pokračuje do 24dB/okt filtru s rezonancí, filtr je ovlivnitelný LFO a kladně i záporně ADSR obálkou, která je společná s VCA. Obálka je spínatelná přes Gate nebo externí Trig nebo LFO. VCA je řízeno obálkou, sepnutím gate nebo může být stále otevřená (Hold).

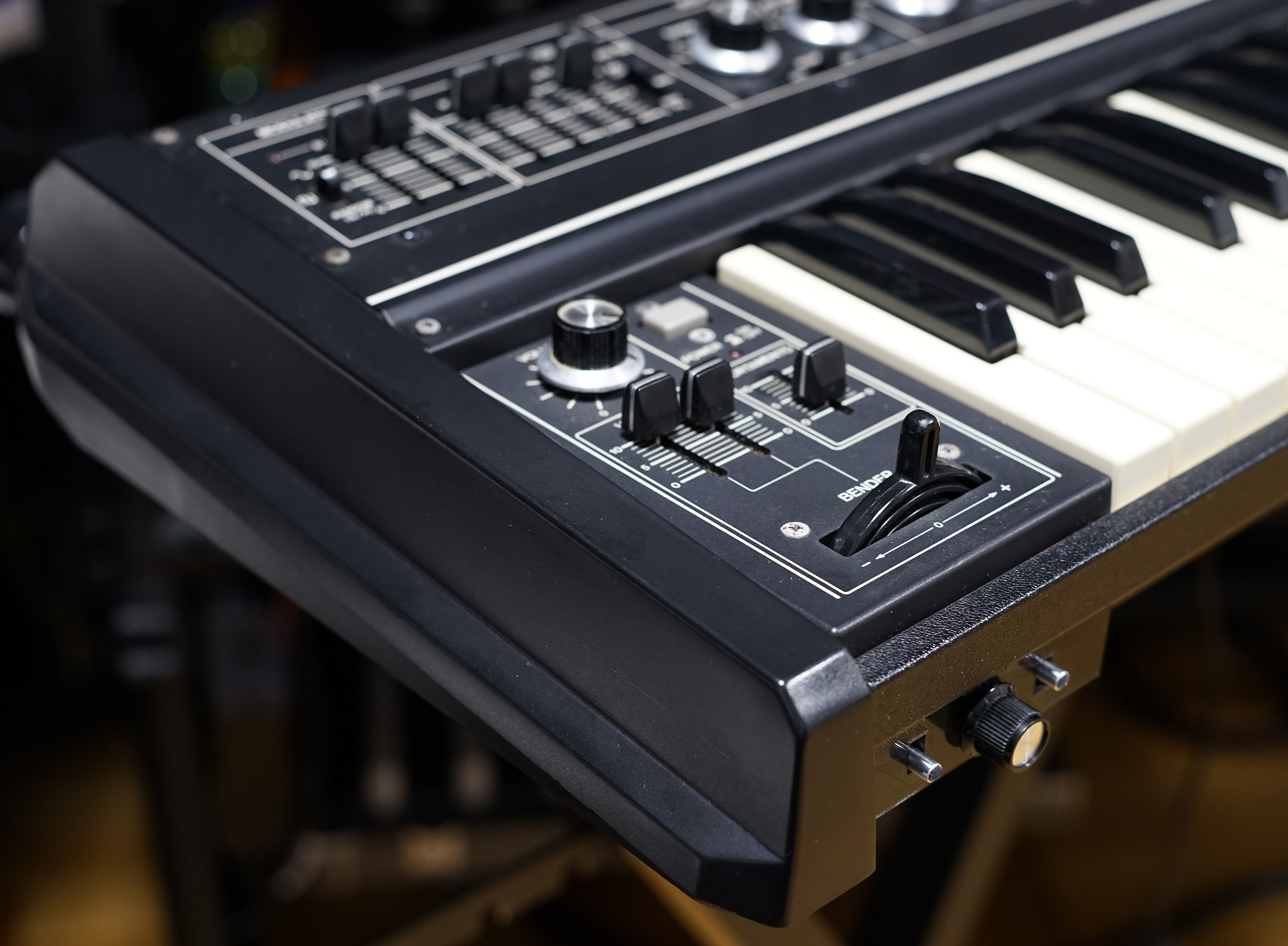

Modulační board vedle klaviatury nabízí řízení Portamenta a úrovně pro řízení ladění a filtru přes rolandí joystick. Na hlavním panelu se dá ještě vypnout ovlivnění oscilátoru 1 benderem (což získává na významu hlavně po upgradech, viz níže).

Roland SH-2

SH-09 kontra SH-2

Syntetizéry jsou si velmi podobné, funkčně a na pár centimetrů v délce i designově.
SH-09 má rozšířenou sekci suboscilátoru, který umí jít níž o dvě oktávy, kde poskytuje pravidelný čtverec i zúžený čtverec (stejně jako SH-101) a v sekci mixu je dedikovaný potenciometr pro externí signál.
SH-2 umí navíc autobend, přidává další oscilátor a sinusovou vlnu. Oscilátory jsou odladitelné, mohou mít různý průběh, ale modulace a řízení je společné.

Zvuk, finále

Silné basy, prokreslené středové pásmo, drive, rave/techno barvy - to už známe z SH-09. Zde samozřejmě můžeme jít dál díky druhému oscilátoru, ať už jemným odladěním nebo dalšími vlnami. Bohužel chybí pokročilejší aplikace pro víceoscilátorové stroje jako synchronizace, kruhová modulace, FM nebo ring modulátor. Od toho je zmiňovaná SH-5 a SH-7 ev. vzniká prostor pro modding. SH-2 má výrazný a nezaměnitelný charakter, kdo miluje SH-09, ale přestává mu stačit, měl by se porozhlédnout právě zde. Hraje velmi kvalitně a zároveň jinak než SH-5 nebo SH-101, bez nejmenších pochyb patří do lepší společnosti.

Ukázky

Direct DDX3216 do SoundForge via ADAT, bez editace - čistý signál/direct. MP3 224kbs

Roland SH-2 logo

Modding, upgrade
Roland SH-2, click to enlarge

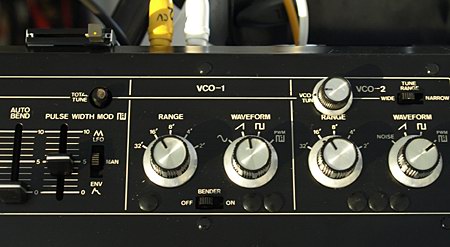

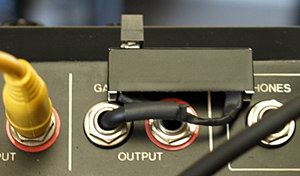

Plány jsou veliké, sice se mi zatím nepovedlo rozběhat synchronizaci, ale umístit dovnitř Ring modulátor ano. Použil jsem oblíbené zapojení pomocí obvodu LM1496, konkrétní schema a deska z modulárního systému Yusynth. Vstupy jsou zapojeny na čtverce obou oscilátorů, výstup přes potenciometr do sběrnice před filtrem, který je vyveden stíněným kabelem přes CV out jack zdířku a oboustannou páskou přilepen ke case. Osazen je hmatníkem z Rolandu JX-8P;) Na potenciometr ladění druhého oscilátoru jsem umístil standardní SH-style knoflík místo původní těžko uchopitelné osičky - teď bude potřeba mnohem víc. V případě potřeby není problém modifikaci odstranit a nic po ní nezbyde, což je základní požadavek podobných úprav.
Jak to hraje je slyšet v ukázce, pro mě výsledek výrazně předčil očekávání, špičkové oscilátory, které v SH-2 jsou, získávají přes RM ještě na důraznosti a barevnosti. Rozsah použitelnosti se výrazně zvýšil. Doporučuji.

Roland SH-2 modding

English summary

Roland SH-2 is extended version of more common successor Roland SH-9. Compared to SH-9 SH-2 boasts with second oscillator and autobend feature. SH-2 can sounds similar to its brother but sound possibilites are much wider. Oscillators also filter sound great and different from SH-101 or SH-5. There is a huge playground for modding, from synchronization of oscillators over FM, cross modulation to built-in ring modulator or another envelope or LFO. This piece has instaled RM module based on LM1496 IC and another mods are on their way.

Zveřejněno: 08. 06. 2009 (přečteno 6842)
